MDNC-3121
SKU : SKU 05
ขายแล้ว 0 ชิ้น
คำอธิบายสินค้าแบบย่อ

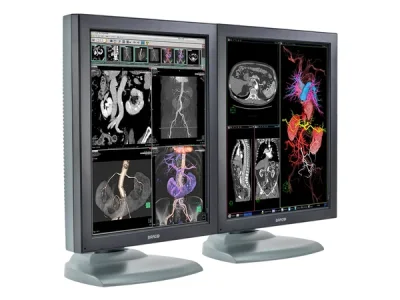

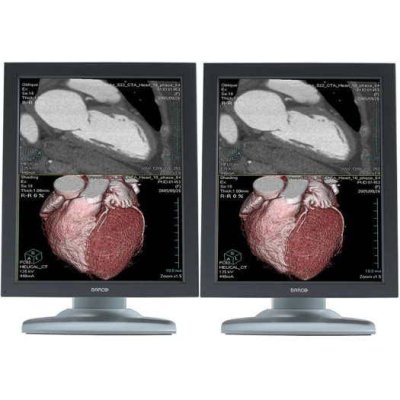

จอแสดงผล Barco 3MP ขนาด 21 นิ้ว อัตราส่วน 4:3
Panel Technology: TFT AM LCD IPS screen measuring 21.3 inches (540 mm) diagonally.
Resolution: 2048 x 1536 pixels in landscape orientation (or 1536 x 2048 in portrait orientation).
Luminance & Contrast: Reaches a typical maximum brightness of 800 cd/m² with a 400 cd/m² DICOM-calibrated luminance, operating at a 750:1 contrast ratio.
Viewing Angle: Offers an expansive 176° vertical and horizontal field of view.
Connectivity & Hardware: Relies on a DVI video input interface and uses an integrated Backlight Output Stabilization (BLOS) sensor to maintain long-term light output consistency.
1. อาการเปิดไม่ติด ไฟหน้าจอไม่เข้า (No Power):2-5 นาที.ตรวจสอบว่าเสียบสายปลั๊กไฟ AC แน่นหนาดีทั้งที่ตัวจอและเต้ารับที่ผนังหรือไม่ พร้อมทดลองเปลี่ยนเต้ารับหรือใช้สายไฟเส้นอื่นทดสอบ
การตรวจสอบความสำเร็จ: สังเกตว่าไฟสถานะ LED ที่หน้าจอติดสว่างขึ้นเมื่อกดปุ่มเปิดเครื่อง
2. อาการจอดำ ไฟสถานะสีส้มค้าง (SoftOff / Standby Mode):2 นาที.หน้าจอดำแต่มีไฟ LED สีส้มติดค้าง อาจเกิดจากโหมดประหยัดพลังงาน ให้ลองกดปุ่มควบคุมที่หน้าจอเพื่อปลุกระบบ หรือตรวจสอบการตั้งค่าสัญญาณภาพจากการ์ดแสดงผล
การตรวจสอบความสำเร็จ: หน้าจอเปลี่ยนสถานะเป็นไฟสีเขียว และแสดงภาพเดสก์ท็อปของคอมพิวเตอร์
3. อาการไฟแบ็คไลท์ดับ (Backlight Failure):5-10 นาที.ตัวจอทำงานปกติแต่หน้าจอมืดมืดสนิทมองไม่เห็นภาพ (อาจต้องใช้ไฟฉายส่องดูรางๆ) สาเหตุอาจมาจากวงจรจ่ายไฟหรือชุดแบ็คไลท์ภายในเสียหาย ต้องให้ช่างตรวจสอบแผง Power/Inverter Board
การตรวจสอบความสำเร็จ: หน้าจอมีความสว่างสม่ำเสมอและแสดงผลภาพได้ตามปกติเมื่อเปิดใช้งาน
4. อาการขึ้นเตือน No Signal หรือจอดำสลับติด:3-5 นาที.ถอดสายสัญญาณ DVI ออกจากตัวจอและ การ์ดจอ MXRT, ตรวจสอบขาพินว่าคดงอหรือไม่ แล้วเสียบเชื่อมต่อให้แน่นหนา
การตรวจสอบความสำเร็จ: ข้อความ No Signal หายไป และภาพบูทเครื่องแสดงขึ้นมาปกติ
5. อาการภาพกระพริบหรือมีสัญญาณรบกวน (Flickering / Noise):3 นาที.เปลี่ยนสายสัญญาณ DVI เส้นใหม่ หรือตรวจสอบความแน่นหนาของขั้วต่อด้านหลังจอเพื่อป้องกันสัญญาณรบกวนทางไฟฟ้า
การตรวจสอบความสำเร็จ: ภาพนิ่งและคมชัด ไม่มีอาการกระพริบหรือมีเส้นรบกวนบนหน้าจอ
6. อาการพัดลมเสียงดังหรือมีความร้อนสูง (Overheating / Fan Error):5 นาที.ตรวจสอบช่องระบายอากาศด้านหลังจอว่ามีฝุ่นอุดตันหรือไม่ ทำความสะอาดครีบระบายอากาศเพื่อช่วยลดอุณหภูมิภายใน
การตรวจสอบความสำเร็จ: เสียงพัดลมทำงานเป็นปกติและไม่มีข้อความเตือนความร้อนสูงปรากฏขึ้น
7. อาการปุ่มกด OSD หรือเมนูหน้าจอไม่ตอบสนอง:5 นาที.ตรวจสอบว่าปุ่มกดหน้าจอค้างหรือไม่ หรือตรวจสอบสายแพร (Ribbon Cable) ของแผงควบคุมภายในว่าหลวมหรือไม่
การตรวจสอบความสำเร็จ: สามารถกดเรียกเมนู OSD เพื่อปรับแต่งค่าต่างๆ บนหน้าจอได้ตามปกติ
8. อาการเซ็นเซอร์ BLOS หรือการสอบเทียบผิดพลาด:5-10 นาที.ระบบเซ็นเซอร์ตรวจวัดแสงด้านหลัง (Backlight Output Stabilization) อาจอ่านค่าคลาดเคลื่อน ให้ลองรันระบบสอบเทียบผ่าน ซอฟต์แวร์ MediCal QAWeb อีกครั้ง
การตรวจสอบความสำเร็จ: QAWeb รายงานผลการทดสอบผ่านเกณฑ์มาตรฐาน DICOM Conformance สำเร็จ
9. อาการจอเสื่อมสภาพ / ภาพเบิร์นอิน (Image Retention):5 นาที.ตรวจสอบชั่วโมงการทำงานของพาเนล LCD และเช็คค่าความสว่างผ่าน QAWeb ว่ายังผ่านเกณฑ์มาตรฐานทางการแพทย์หรือไม่
การตรวจสอบความสำเร็จ: ค่าความสว่างและความคมชัดอยู่ในเกณฑ์ที่ใช้งานวินิจฉัยโรคได้
10. อาการเปิดติดๆ ดับๆ หรือรีสตาร์ทวน (Power Cycling):10 นาที.ตรวจสอบแผงวงจรจ่ายไฟ (Power Supply Board) ภายในว่ามีคาปาซิเตอร์บวมหรือเสื่อมสภาพหรือไม่ ซึ่งมักทำให้ไฟตกและเครื่องรีสตาร์ทเอง
การตรวจสอบความสำเร็จ: จอสามารถเปิดทำงานได้อย่างต่อเนื่องโดยไม่มีอาการตัดดับหรือวนลูป
