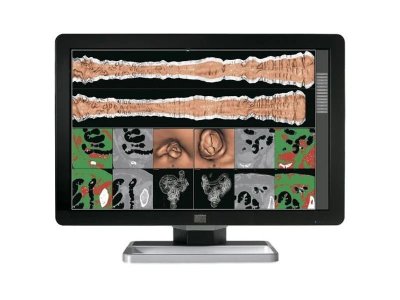

MDCC-6130
SKU : SKU 04
ขายแล้ว 0 ชิ้น
คำอธิบายสินค้าแบบย่อ
1. หน้าจอและการแสดงผล (Display & Panel)
ประเภทหน้าจอ: TFT AM Color LCD, Dual Domain IPS-Pro ให้มุมมองกว้างและสีสันแม่นยำ
ขนาดหน้าจอ: 30.4 นิ้ว (Active Diagonal)

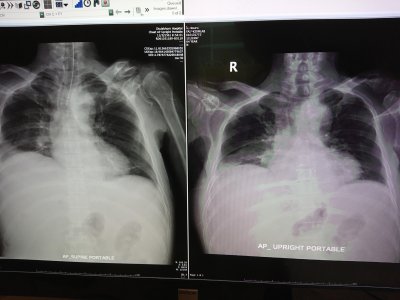

ความละเอียด Native: 6MP Widescreen ($3280 \times 2048$ พิกเซล) สามารถแบ่งใช้งานเป็นจอ 3MP สองจอต่อกันได้
สัดส่วนภาพ: 16:10
ขนาดเม็ดพิกเซล (Pixel Pitch): 0.1995 มม.
การรองรับสี: 30-bit
2. ความสว่างและความคมชัด (Brightness & Contrast)
ความสว่างสูงสุด (Maximum Luminance): 800 cd/m^2
ความสว่างมาตรฐาน DICOM (Calibrated): 500 cd/m^2
อัตราส่วนความต่างสี (Contrast Ratio): 1000:1 (Typical)
มุมมองภาพ (Viewing Angle): 178 องศา ทั้งแนวตั้งและแนวนอน
3. ระบบควบคุมและเซ็นเซอร์ภายใน (Features & Sensors)
I-Guard Sensor: เซ็นเซอร์ตรวจวัดและปรับเทียบแสงในตัวอัตโนมัติ (Built-in Optical Calibrator)
ALC (Ambient Light Compensation): ระบบชดเชยแสงสว่างรอบข้างอัตโนมัติ
ซอฟต์แวร์สนับสนุน: ทำงานร่วมกับ Barco MediCal QAWeb สำหรับการควบคุมคุณภาพและสอบเทียบมาตรฐาน DICOM
4. การเชื่อมต่อ (Connectivity & Signals)
พอร์ตสัญญาณภาพ: DVI-D Dual Link จำนวน 2 ช่อง
พอร์ต USB: USB 2.0 (1 Upstream, 3 Downstream)
1. อาการเปิดไม่ติด ไฟหน้าจอไม่เข้า (Power Failure / No Power)
ลักษณะอาการ: กดสวิทช์เปิดไม่ติด ไฟ LED หน้าจอไม่สว่าง ไม่มีเสียงการทำงานใดๆ

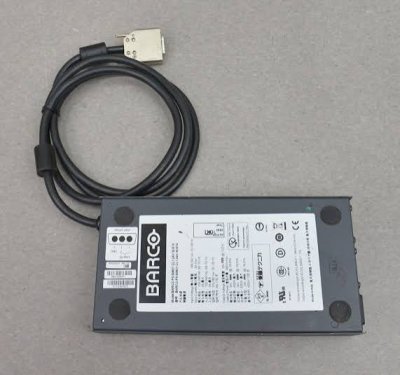

จุดตรวจสอบ: ตรวจสอบสาย AC Power, ฟิวส์ภายใน Power Board, ชุดจ่ายไฟหลัก (Power Supply Unit) และสวิทช์เปิด-ปิด
2. อาการจอดำ ไฟสถานะส้มค้าง / โหมด SoftOff
ลักษณะอาการ: หน้าจอดำสนิท แต่มีไฟ LED สีส้มติดค้าง (ไม่ใช่ความเสียหายฮาร์ดแวร์ แต่อาจเกิดจากโหมดประหยัดพลังงานขั้นสูง)
จุดตรวจสอบ: ลองกดปุ่ม JogDial หรือปุ่ม OSD Softkey บนตัวจอเพื่อปลุกจอออกจากโหมด SoftOff หรือตรวจสอบการตั้งค่า DPMS / Power Management จากการ์ดแสดงผล MXRT
3. อาการไฟแบ็คไลท์ดับบางส่วนหรือดับทั้งหมด (Backlight Failure / Black Screen with Backlight Off)
ลักษณะอาการ: ตัวจอทำงานและระบบตรวจจับสัญญาณภาพปกติ แต่หน้าจอมืดมืดมองไม่เห็นภาพ (ส่องไฟฉายอาจเห็นลางๆ) หรือสว่างไม่เท่ากัน
จุดตรวจสอบ: ชุดหลอด Backlight (CCFL/LED) เสื่อมสภาพ, แผง Inverter Board หรือวงจรจ่ายไฟเลี้ยงแบ็คไลท์บน Power Board เกิดการช็อตหรือ C บวม
4. อาการสัญญาณภาพไม่ขึ้น / ขึ้น "No Signal" หรือจอดำสลับติด
ลักษณะอาการ: เปิดจอติดแต่ขึ้นเตือน No Signal หรือคอมพิวเตอร์มองไม่เห็นจอ (โดยเฉพาะฝั่งพอร์ต Dual-Link DVI / DisplayPort)
จุดตรวจสอบ: สายสัญญาณ (DVI/DP cables), ขั้วต่อ Interface Board ด้านหลังจอ, การตั้งค่าความละเอียดที่การ์ดจอ (MXRT Graphic Controller) หรือชิปประมวลผลสัญญาณภาพบน Formatter Board เสียหาย
5. อาการจอภาพกระพริบ หรือสัญญาณภาพล้ม (Flickering / Image Shaking)
ลักษณะอาการ: ภาพบนจอมีอาการกระพริบเป็นเส้นๆ สั่นไหว หรือมีสัญญาณรบกวน (Noise) ปรากฏบนหน้าจอ
จุดตรวจสอบ: คุณภาพและความแน่นของสายสัญญาณ, สัญญาณรบกวนทางไฟฟ้า (Electrical Interference) ในห้องตรวจ หรือความสมบูรณ์ของพอร์ตเชื่อมต่อ
6. อาการพัดลมระบายอากาศเสียงดังผิดปกติหรือพัดลมไม่หมุน (Fan Error / Overheating)
ลักษณะอาการ: มีเสียงดังหึ่งๆ จากพัดลมภายใน หรือมีข้อความเตือนความร้อนสูงบนหน้าจอ เช่น "LCM Temperature Too High"
จุดตรวจสอบ: ตรวจสอบฝุ่นละอองที่สะสมภายในฮีทซิงค์และพัดลมระบายอากาศ, ตรวจสอบรอบการทำงานของพัดลม หรือเซ็นเซอร์วัดอุณหภูมิภายในตัวจอ
7. อาการปุ่มควบคุม OSD หรือ JogDial ไม่ตอบสนอง
ลักษณะอาการ: ไม่สามารถกดเข้าไปปรับแต่งค่าเมนูหน้าจอ, เปลี่ยนโหมดการแสดงผล (DICOM / Gamma) หรือปรับความสว่างได้
จุดตรวจสอบ: แผงปุ่มกด OSD Board ด้านหน้าหรือด้านข้างสึกหรอ สายแพร (Ribbon Cable) หลวม หรือระบบถูกล็อคการใช้งานผ่านซอฟต์แวร์ QAWeb Enterprise
8. อาการเซ็นเซอร์ I-Guard (Calibrator) เสียหรือไม่ทำงาน
ลักษณะอาการ: เซ็นเซอร์วัดแสงด้านหน้าจอไม่สามารถยืด/หด หรือไม่สามารถอ่านค่าแสงเพื่อทำ Auto-Calibration ผ่านระบบ QAWeb ได้
จุดตรวจสอบ: กลไกเฟืองหรือมอเตอร์ของตัว I-Guard ติดขัด, ฝุ่นบังหน้าเซ็นเซอร์ หรือความผิดพลาดของวงจรควบคุมเซ็นเซอร์ภายใน
9. อาการภาพเบิร์นอิน (Image Retention / Burn-in) หรือจอเสื่อมสภาพตามอายุ
ลักษณะอาการ: มีรอยจางของภาพเมนูหรือภาพหน้าต่างโปรแกรมค้างติดอยู่บนหน้าจอ แม้จะเปลี่ยนภาพไปแล้ว หรือความสว่างหน้าจอลดลงมากจนผ่านเกณฑ์ QAWeb ไม่ได้
จุดตรวจสอบ: พาเนล LCD เสื่อมสภาพจากการใช้งานเป็นเวลานาน (อายุการใช้งานของหลอดแบ็คไลท์และผลึกเหลวเสื่อม)
10. อาการเปิดติดๆ ดับๆ หรือรีสตาร์ทวน (Boot Loop / Power Cycling)
ลักษณะอาการ: หน้าจอติดขึ้นโลโก้ Barco แล้วดับไปเอง หรือวนลูปเปิดปิดซ้ำๆ ไม่เข้าสู่หน้าจอหลัก
จุดตรวจสอบ: แรงดันไฟเลี้ยงไม่เสถียรจากภาคจ่ายไฟ (Power Supply), คาปาซิเตอร์ (Capacitors) บนบอร์ดจ่ายไฟบวมหรือเสื่อมค่า หรือความผิดพลาดในส่วนเฟิร์มแวร์หลักของจอ
